由于冷加工引起的加工硬化，就意味著在隨后成型加工要進行回火處理。所以回火對成型加工方法和費用由著直接的影響。人們都知道，當金屬接近或低于室溫變形時，就會產生硬化，使金屬材料的強度和硬度增高。實際上，并不是所有的不銹鋼鋼管都能進行希望的成型加工的。如鐵素體400系列不銹鋼管，在冷加工時，只能有較小的變形量，否則就會發生突然破壞或開裂。像430和446不銹鋼管真身就有缺口敏感性，因此它們的供貨狀態應為退火狀態。當必須對它們進行成型加工時，必須進行回火處理。硬化馬氏體鋼也是以退火狀態供貨，否則這些鋼種就是以常化加固化，或者以淬火加固化狀態交貨。然而奧氏體不銹鋼管，它們能在較大的冷加工硬度范圍供貨。下標列出了與奧氏體300系不銹鋼管各種回火有關的機械性能，并不是所有尺寸和鋼種的奧氏體不銹鋼鋼管在回火后都可以加工成型。含合金量較少的201、202、301、302、304等鋼種非常適合冷拔；對于合金含量較高、冷加工硬化速率低的鋼種，并沒有廣泛地用于生產大于1/2冷作硬化狀態的回火產品。305、316、317和310鋼屬于后一類。隨著鎳含量的增加，加工硬化的趨勢就會減輕。

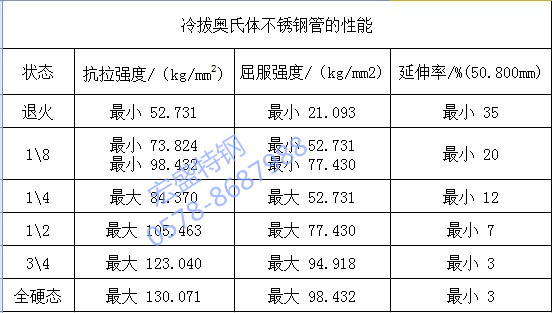

         冷拔奧氏體不銹鋼管的性能

   應該提及的是，一些非標準鉻-錳奧氏體不銹鋼鋼管，明顯地擴大了冷拔鋼管的加工范圍。由大尺寸不銹鋼管經冷拔加工成小直徑不銹鋼管的回火-尺寸的關系圖，小尺寸鋼管在加工生產時，這個規律可能有點變化。當生產大于退火硬度的小尺寸不銹鋼管時，特別是希望有1/2冷硬性能時，就應該考慮用專門生產小尺寸不銹鋼鋼管的設備。

    由于原材料的利用率，即成才率是一個必要的條件，所有希望上述基本知識有助于提高不銹鋼管子的成材率。在冷拔鋼管加工時，必須考慮加工尺寸對不銹鋼鋼管生產的限制。由于價格的限制，潤滑劑性能和上述分析的內在因素，只有某些尺寸的不銹鋼管在各種回火狀態下是可以進行冷拔加工的。www.gameawful.com
